Product number
DN20M

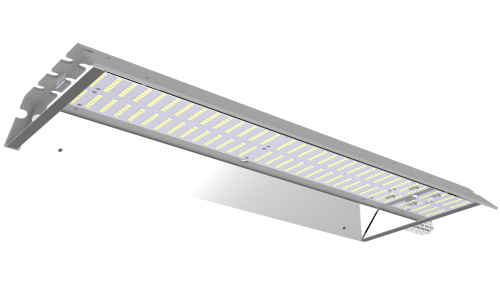

Pakiet serwisowy DAVI 59 W
DAVI to oprawa oświetleniowa LED najwyższej jakości zapewniająca możliwość modernizacji i zaprojektowana z myślą o wymogach dla oświetlenia przemysłowego. Podzespoły oprawy oświetleniowej są wymienne, co oznacza, że po upływie okresu użytkowania nie trzeba wymieniać całej oprawy. Dostępność części zamiennych jest gwarantowana dzięki ciągłemu stosowaniu najnowocześniejszej technologii LED, która zawsze pasuje do tej samej obudowy.
Podstawowe informacje
Ceryfikaty
UKCA;CE
Kraj produkcji
Finlandia
Szacowany czas dostawy (wysłanie z fabryki)
2–3 tygodnie
Informacje techniczne
Sterowanie
DALI-2, ON/OFF
Dopuszczalna temperatura otoczenia max. (°C)
+45
Dopuszczalna temperatura otoczenia min. (°C)
-25
Dane elektryczne
Liczba opraw na wyłącznik automatyczny B10A
13
Liczba opraw na wyłącznik automatyczny B16A
24
Liczba opraw na wyłącznik automatyczny C10A
19
Liczba opraw na wyłącznik automatyczny C16A
36
Napięcie DC
Tak
Częstotliwość (Hz)
0/50/60
Moc pobierana przez oprawę (W)
59
Liczba stateczników
1
Współczynnik mocy
0.94
Prąd rozruchowy oprawy (A)
25.00
Prąd rozruchowy oprawy (μs)
280
Napięcie zasilania (V)
220-240
Źródło światła
Temperatura barwowa
4000 K
Klasa efektywności energetycznej źródła światła
C
Kod ILCOS
DS
Gniazdo lampy
Moduł LED
Źródło światła
LED
Stopień jednorodności barwy światła LED wg. Mac Adama
3 SDCM
Liczba źródeł światła
2
Wskaźnik oddawania barw
Ra >80
Budowa i układ optyczny
Grubość powłoki (μm)
80-100
Kategoria ochrony antykorozyjnej powłoki
Nadaje się do użytku w środowiskach sklasyfikowanych jako C5/bardzo wysoka korozyjność
Rozsył światła
Średnio szeroki
Materiał
Aluminium z powłoką poliestrową
Wymiary
Wysokość pakietu (mm)
97
Długość pakietu (mm)
790
Szerokość pakietu (mm)
240
Informacje dodatkowe
Oczekiwany okres eksploatacji Ta 25 °C L80 (h)
80000
Oczekiwany okres eksploatacji max Ta L80 (h)
80000
Przechowywanie RH% Max.
85 (Nie skrapla się)
Gwarancja
5 lat
Pliki do pobrania
