Product number
DN21M

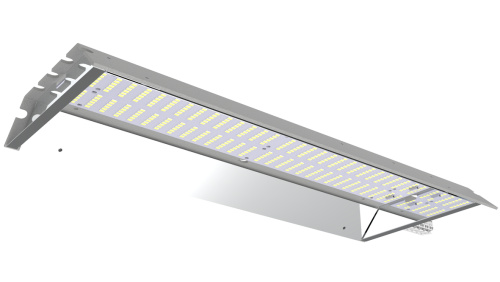

Pakiet serwisowy DAVI 78 W
DAVI to oprawa oświetleniowa LED najwyższej jakości zapewniająca możliwość modernizacji i zaprojektowana z myślą o wymogach dla oświetlenia przemysłowego. Podzespoły oprawy oświetleniowej są wymienne, co oznacza, że po upływie okresu użytkowania nie trzeba wymieniać całej oprawy. Dostępność części zamiennych jest gwarantowana dzięki ciągłemu stosowaniu najnowocześniejszej technologii LED, która zawsze pasuje do tej samej obudowy.
Podstawowe informacje
Ceryfikaty
UKCA;CE
Kraj produkcji
Finlandia
Szacowany czas dostawy (wysłanie z fabryki)
2–3 tygodnie
Informacje techniczne
Sterowanie
DALI-2, ON/OFF
Dopuszczalna temperatura otoczenia max. (°C)
+40
Dopuszczalna temperatura otoczenia min. (°C)
-25
Dane elektryczne
Liczba opraw na wyłącznik automatyczny B10A
13
Liczba opraw na wyłącznik automatyczny B16A
24
Liczba opraw na wyłącznik automatyczny C10A
19
Liczba opraw na wyłącznik automatyczny C16A
36
Napięcie DC
Tak
Częstotliwość (Hz)
0/50/60
Moc pobierana przez oprawę (W)
78
Natężenie prądu (A)
0.33
Liczba stateczników
1
Współczynnik mocy
0.95
Prąd rozruchowy oprawy (A)
25.00
Prąd rozruchowy oprawy (μs)
280
Napięcie zasilania (V)
220-240
Źródło światła
Temperatura barwowa
4000 K
Klasa efektywności energetycznej źródła światła
B
Kod ILCOS
DS
Gniazdo lampy
Moduł LED
Źródło światła
LED
Stopień jednorodności barwy światła LED wg. Mac Adama
3 SDCM
Liczba źródeł światła
2
Wskaźnik oddawania barw
Ra >80
Budowa i układ optyczny
Grubość powłoki (μm)
80-100
Kategoria ochrony antykorozyjnej powłoki
Nadaje się do użytku w środowiskach sklasyfikowanych jako C5/bardzo wysoka korozyjność
Rozsył światła
Średnio szeroki
Materiał
Aluminium z powłoką poliestrową
Wymiary
Wysokość pakietu (mm)
97
Długość pakietu (mm)
790
Szerokość pakietu (mm)
240
Informacje dodatkowe
Oczekiwany okres eksploatacji Ta 25 °C L80 (h)
80000
Oczekiwany okres eksploatacji max Ta L80 (h)
80000
Przechowywanie RH% Max.
85 (Nie skrapla się)
Gwarancja
5 lat
Pliki do pobrania
Kompatybilne produkty
DAVI DN21M000DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M000DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M000DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M000DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M000DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M000DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M000DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M000DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M000DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M000DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M000DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M000DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M000DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M000DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M000DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M001DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M001DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M001DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M001DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M001DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M001DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M001DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M001DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M001DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M001DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M001DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M001DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M001DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M001DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M001DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M002DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M002DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M002DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M002DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M002DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M002DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M002DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M002DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M002DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M002DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M002DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M002DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M002DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M002DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M002DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M003DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M003DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M003DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M003DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M003DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M003DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M003DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M003DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M003DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M003DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M003DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M003DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M003DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M003DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M003DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M100DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M100DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M100DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M100DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M100DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M100DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M100DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M100DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M100DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M100DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M100DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M100DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M100DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M100DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M100DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M101DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M101DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M101DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M101DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M101DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M101DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M101DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M101DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M101DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M101DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M101DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M101DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M101DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M101DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M101DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M102DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M102DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M102DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M102DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M102DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M102DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M102DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M102DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M102DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M102DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M102DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M102DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M102DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M102DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M102DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M103DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M103DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M103DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M103DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M103DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M103DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M103DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M103DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M103DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M103DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M103DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M103DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M103DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M103DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M103DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M300DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M300DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M300DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M300DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M300DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M300DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M300DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M300DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M300DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M300DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M300DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M300DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M300DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M300DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M300DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M301DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M301DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M301DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M301DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M301DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M301DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M301DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M301DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M301DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M301DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M301DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M301DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M301DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M301DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M301DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M302DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M302DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M302DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M302DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M302DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M302DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M302DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M302DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M302DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M302DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M302DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M302DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M302DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M302DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M302DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
DAVI DN21M303DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
DAVI DN21M303DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
DAVI DN21M303DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
DAVI DN21M303DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
DAVI DN21M303DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
DAVI DN21M303DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
DAVI DN21M303DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
DAVI DN21M303DG
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (3 × 1,5 mm²)
DAVI DN21M303DG4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (3 × 1,5 mm²)
DAVI DN21M303DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
DAVI DN21M303DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
DAVI DN21M303DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
DAVI DN21M303DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
DAVI DN21M303DQ
Podłączenie: Przewód z szybkozłączką QPD (IP66) 1,5 m (5 × 1,5 mm²)
DAVI DN21M303DQ4
Podłączenie: Przewód z szybkozłączką QPD (IP66) 4 m (5 × 1,5 mm²)
