Product number
XEL01M13

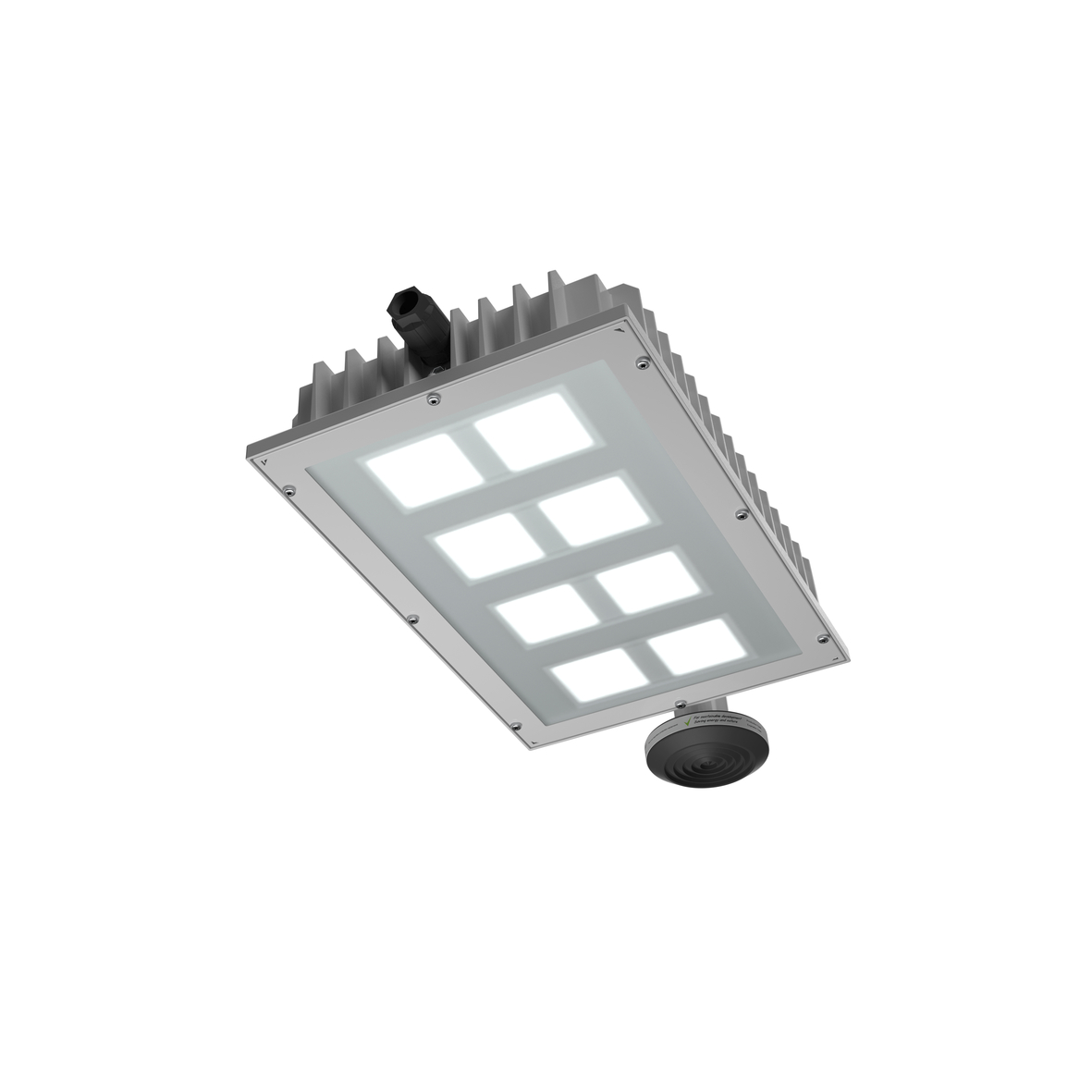

Przemysłowa oprawa oświetleniowa LED, oddzielny moduł oprawy XENRE80 137 W IP65
Oprawa XENRE LED typu highbay to idealne rozwiązanie do wysokich przestrzeni przemysłowych, które wymagają szczególnej wytrzymałości. Typowe zastosowania obejmują zakłady papiernicze, stalownie i huty. Oprócz modułu świetlnego rozwiązanie to wymaga sprzedawanej osobno jednostki sterującej, którą należy zamontować w obrębie 25 metrów od oprawy oświetleniowej. Kabel połączeniowy nie jest dołączony do zestawu. Do każdego statecznika można podłączyć jeden lub dwa moduły świetlne. Informacje o parametrach działania wybranego rozwiązania znajdują się na karcie produktu jednostki sterującej. Oferujemy szeroką gamę wsporników montażowych: www.i-valo.com.
Podstawowe informacje
Ceryfikaty
UKCA;CE
Kraj produkcji
Finlandia
Szacowany czas dostawy (wysłanie z fabryki)
2–3 tygodnie
Montaż
Montaż natynkowy
Powierzchnia nawietrzna (m²)
0.18
Informacje techniczne
Stopień wytrzymałości na udary mechaniczne IK
IK08
Stopień ochrony IP
IP65
Klasa D
Nie
Dopuszczalna temperatura otoczenia max. (°C)
+80
Dopuszczalna temperatura otoczenia min. (°C)
-40
Dane elektryczne
Moc pobierana przez oprawę (W)
137
Natężenie prądu (A)
0.62
Współczynnik mocy
0.95
Źródło światła
Temperatura barwowa
4000 K
Skuteczność świetlna oprawy max Ta (lm/W)
134
Sprawność oprawy oświetleniowej Ta +25°C (lm/W)
150
Klasa efektywności energetycznej źródła światła
D
Kod ILCOS
DS
Gniazdo lampy
Moduł LED
Źródło światła
LED
Strumień świetlny (oprawa) max Ta (lm)
18400
Strumień świetlny (oprawa oświetleniowa) Ta +25°C (lm)
20600
Stopień jednorodności barwy światła LED wg. Mac Adama
3 SDCM
Liczba źródeł światła
8
Wskaźnik oddawania barw
Ra >80
Budowa i układ optyczny
Materiał korpusu
Aluminium z powłoką poliestrową
Kolor RAL
RAL 7047
Kolor
Jasnoszary
Grubość powłoki (μm)
80-100
Kategoria ochrony antykorozyjnej powłoki
Nadaje się do użytku w środowiskach sklasyfikowanych jako C5/bardzo wysoka korozyjność
Rodzaj klosza
Bezpieczne szkło hartowane, szronione
Filtr
Filtr przeciwpyłowy
Dodatkowe informacje dotyczące połączenia
Moduł świetlny jest wyposażony w system szybkich połączeń QPD. Kabel łączący moduł świetlny z modułem sterowania nie znajduje się w zestawie.

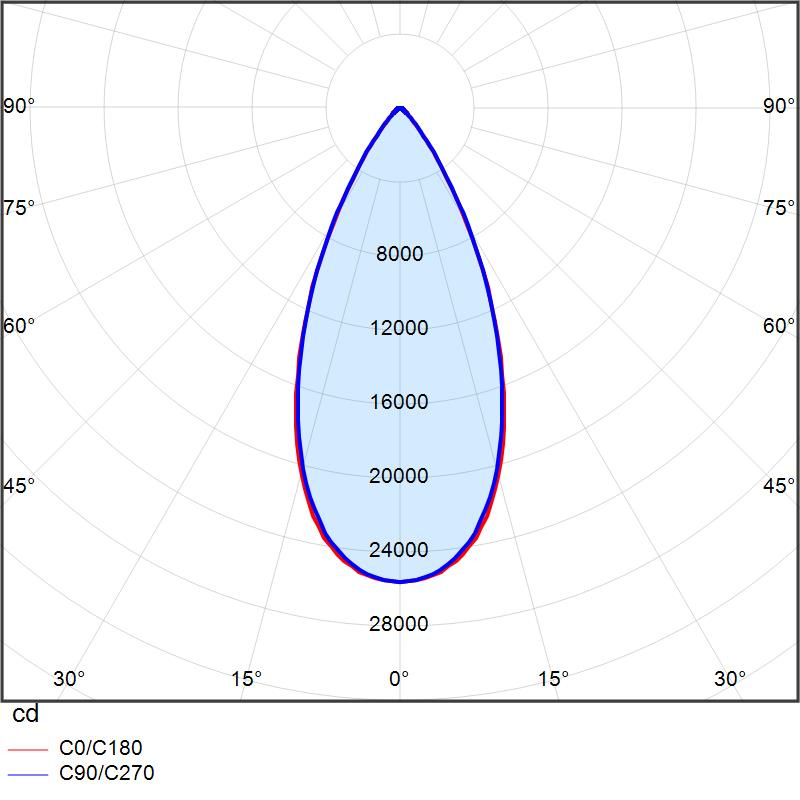

Rozsył światła
Średnio szeroki
Z możliwością połączenia szeregowego
Nie

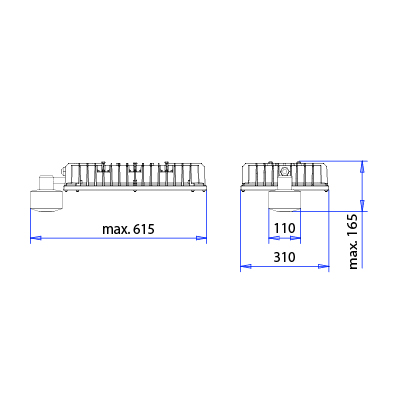

Wymiary
Wysokość produktu (mm)
130
Długość produktu (mm)
615
Szerokość produktu (mm)
310
Informacje dodatkowe
Oczekiwany okres eksploatacji max Ta L80 (h)
60000
Informacje dodatkowe
Oprawa wymaga oddzielnego modułu sterującego; patrz lista zgodnych produktów
Gwarancja
5 lat
Pliki do pobrania
Kompatybilne produkty
XENRE80 XEC881DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
XENRE80 XEC881DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
XENRE80 XEC881DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
XENRE80 XEC881DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
XENRE80 XEC881DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
XENRE80 XEC881DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
XENRE80 XEC881DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
XENRE80 XEC881DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
XENRE80 XEC881DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
XENRE80 XEC881DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
XENRE80 XEC881DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
XENRE80 XEC882DA
Podłączenie: Zaciski sprężynujące (5 × 2,5 mm² + 2 × 2,5 mm²)
XENRE80 XEC882DB
Podłączenie: Kabel 1,5 m z wtyczką Schuko (IP44)
XENRE80 XEC882DB4
Podłączenie: Kabel 4 m z wtyczką Schuko (IP44)
XENRE80 XEC882DH
Podłączenie: Kabel 1,5 m (3 × 1,5 mm²)
XENRE80 XEC882DH4
Podłączenie: Kabel 4 m (3 × 1,5 mm²)
XENRE80 XEC882DJ
Podłączenie: Kabel 1,5 m (5 × 1,5 mm²)
XENRE80 XEC882DJ4
Podłączenie: Kabel 4 m (5 × 1,5 mm²)
XENRE80 XEC882DD
Podłączenie: Przewód i wtyczka CEE (IP44) 1,5 m
XENRE80 XEC882DD4
Podłączenie: Przewód i wtyczka CEE (IP44) 4 m
XENRE80 XEC882DF
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (3 × 1,5 mm²)
XENRE80 XEC882DF4
Podłączenie: Przewód i wtyczka CEE (IP67) 1,5 m (5 × 1,5 mm²)
